Dreh- und kippbare Zielzeichen mit LEICA Anschluss

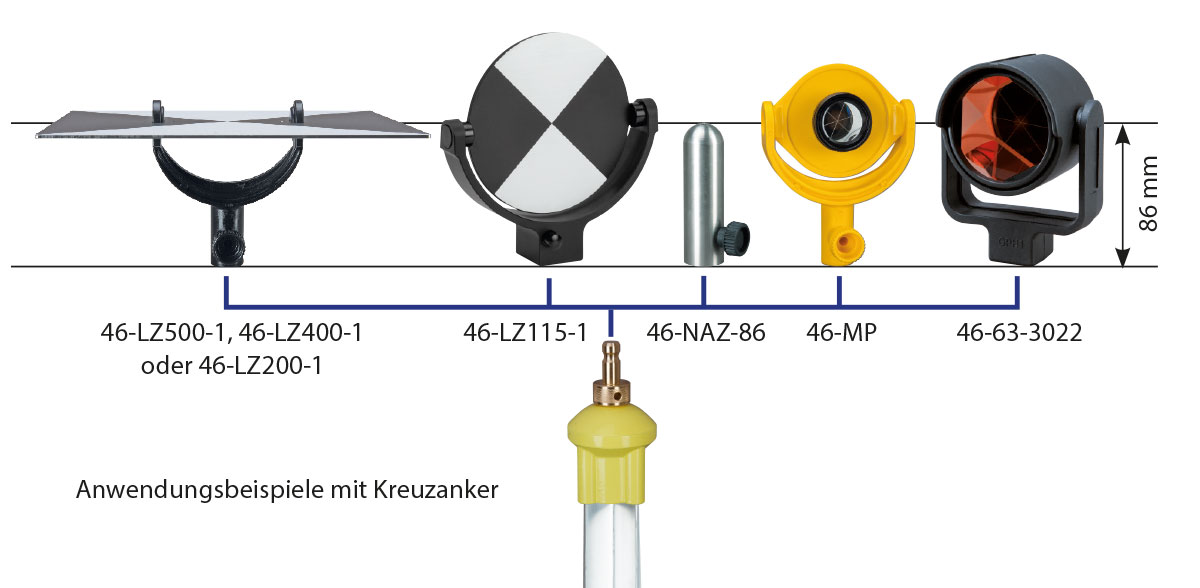

Alle Zielzeichen können auf jedem 12 mm LEICA Steckzapfen aufgenommen werden, sind dreh- und kippbar und haben mit 86 mm die gleiche Kippachshöhe wie die gängigen LEICA Rundprismen. Kombinierte Messungen mit Tachymeter und Scanner sind so ohne Höhenkorrektur möglich. Der schwarz/weiße Aufdruck befindet sich exakt in der Steh- und Kippachse. Die Zielzeichen haben eine sehr robuste, massive Aluminium Zieltafel.

Die Varianten 46-LZ200-1 und 46-LZ500-1 sind lediglich einseitig um 70° schwenkbar.

Die Variante 46-LZ500-1 verfügt über eine besonders große Zieltafel und eignet sich dadurch ideal für Befliegungsanwendungen oder für das Scannen aus größerer Entfernung. Das Zielzeichen lässt sich über eine seitliche Klemmschraube in der Kippachse sicher fixieren.
Das Zielzeichen lässt sich per Rändelschraube schnell montieren und für den Transport leicht entfernen.
Mit dem Sechskant-Kugelkopfschraubendreher (46-LZ-SD-2,5) lässt sich das Zielzeichen in jeder Lage seitlich an der Kippachse fixieren.

Das Zielzeichen für den Laserscanner 46-LZ115-1 ist jetzt mit einer rückseitigen Reflexfolie ausgestattet. Diese Neuerung ermöglicht eine optimale Kombination von Laserscanning und tachymetrischer Vermessung.

Die robusten Transportkoffer sind aus ABS-Kunststoff und sind optional zu bestellen. Sie sind staub-, luft- und wasserdicht und mit einer passgenauen Schaumeinlage bestückt.

46-LZ200-1-TK-S Abmessungen: 502 x 415 x 246 mm
46-LZ115-1-TK-S Abmessungen: 464 x 366 x 176 mm


  46-LZ115-1 46-LZ200-1 46-LZ500-1
Größe des Zielzeichens Ø115 mm 200 x 200 mm 500 x 500 mm
Material Zielzeichen Aluminium Aluminium Aluminium
Anschluss 12 mm-Steckbuchse, LEICA kompatibel 12 mm-Steckbuchse,
LEICA kompatibel
12 mm-Steckbuchse, LEICA kompatibel
Zielzeichen drehbar / kippbar ja / ja ja / ± 40° ja / ± 40°
Zentrumshöhe des Zielzeichens 86 mm (LEICA kompatibel) 86 mm (LEICA kompatibel) 86 mm (LEICA kompatibel)
Klemmung Druckknopf Klemmschraube Klemmschraube
Best-Nr. Artikelbeschreibung Material VPE W EUR/St. Menge
46-LZ115-1 Zielzeichen für Laserscanner, Ø115 mm, dreh- und kippbar, Zieltafel Aluminium mit Druckknopfklemmung, mit Transporttasche Aluminium 1 T 165,50
46-LZ200-1 Zielzeichen für Laserscanner, 200 x 200 mm, kippbare Version, Zieltafel Aluminium mit Klemmschraube Aluminium 1 T 77,25
46-LZ500-1 Scanner Zielzeichen für 12 mm LEICA Zapfen, 500 x 500 mm, Befestigung mittels Rändelschraube im Zentrum, +/- 40° schwenkbar Kippachshöhe 86 mm (LEICA Prisma) Aluminium 1 T 112,50
46-LZ-SD-2,5 Sechskant-Kugelkopf Schraubendreher SW2,5 x 100 mm 1 T 9,90
46-LZ200-1-TK-S Transportkoffer mit Schaumeinsatz für 12 St. 46-LZ200-1 Kunststoff 1 H 215,00
46-LZ115-1-TK-S Transportkoffer mit Schaumeinsatz für 10 St. 46-LZ115-1 Kunststoff 1 H 215,00
