Reflex-Zielmarken "EASY-STICK" und Zubehör

Neuheit „EASY-STICK“

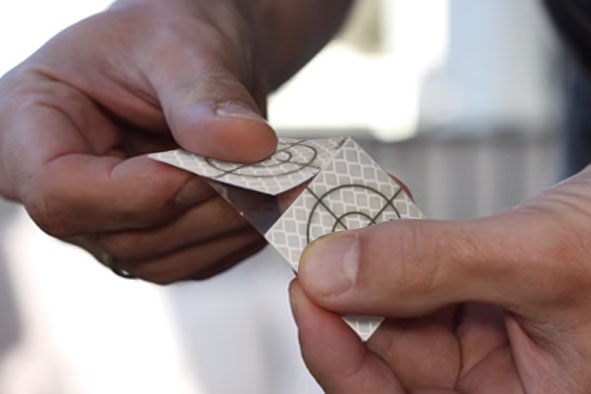

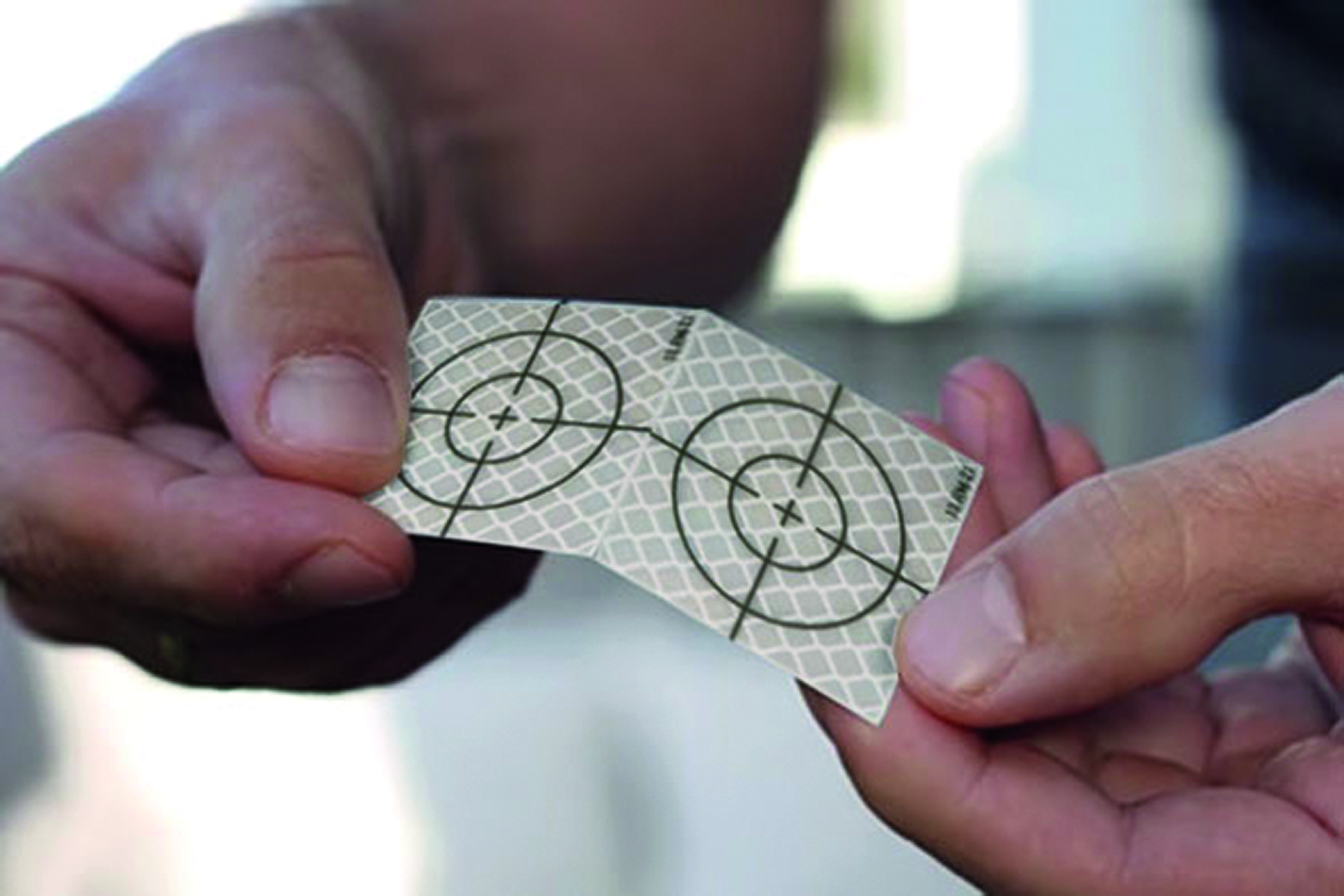

Die Reflex-Zielmarken sind nun als praktisches Paar auf einer Trägerfolie („EASY-STICK“-Ausführung) erhältlich. Durch das einfache Knicken der Folie in der Mitte lässt sich eine Marke mühelos ablösen – ohne umständliches Abknibbeln, wie es bei Einzelmarken auf der Trägerfolie häufig der Fall ist.



Diese Neuerung sorgt für eine schnelle und unkomplizierte Handhabung, besonders bei der Montage mit kalten Händen oder Handschuhen.

Reflex-Zielmarken werden hauptsächlich in der Bauwerksüberwachung eingesetzt, besonders bei schwer zugänglichen oder zahlreichen Messpunkten. Sie können in vielen Fällen teure Glasprismen ersetzen. Allerdings ist die automatische Feinzielung oder Zielerkennung auf Reflex-Zielmarken nur eingeschränkt möglich.

Die Marken sind mit Instrumenten verschiedener Hersteller kompatibel und bestehen aus hochwertiger Reflexfolie. Der Druck wird im Siebdruckverfahren aufgebracht, wodurch er dauerhaft witterungs- und UV-beständig ist.

Die Marken sind kompatibel mit den Produkten der Instrumentenhersteller und werden aus hochwertiger Reflexfolie hergestellt. Der Druck wird im Siebdruckverfahren dauerhaft witterungs- und UV-beständig aufgebracht.

Bei der Anwendung auf rauen Untergründen muss die Marke auf eine Trägerplatte geklebt werden, die dann an die Wand gedübelt oder geklebt werden kann.

Wir empfehlen dafür die von uns angebotenen Trägerplatten, die ein späteres Ersetzen der Marke ermöglichen,wenn diese durch mechanische oder witterungsbedingte Einflüsse unbrauchbar werden sollte.

Die erzielbaren Reichweiten und Genauigkeiten sind instrumentenabhängig unterschiedlich. Als Durchschnittswerte können die folgenden Werte angenommen werden:


kürzeste/maximale Zielweiten   Genauigkeiten/Standardabweichung
kürzeste Zielweite (alle Typen): ca.10 m Messstrahl senkrecht: < 1,0 mm
Markengröße 60 x 60 mm: ca. 150 m horizontale Neigung < 50 gon: < 1,0 mm
Markengröße 40 x 40 mm: ca. 90 m vertikale Neigung < 50 gon:< 1,0 mm
Markengröße 20 x 20 mm: ca. 50 m








Reflex-Zielmarken "EASY-STICK" mit Spezial-Zielbild, ROT/SILBER

Reflex-Zielmarken "EASY-STICK" mit Spezial-Zielbild, ROT/SILBER

Die besondere Gestaltung des Zielzeichens ermöglicht eine einfache und schnelle Fokussierung auf das Markenzentrum auch aus großen Distanzen, bei denen dünne konzentrische Ringe und ein Strichkreuz nicht mehr klar identifizierbar wären.

Reflex-Zielmarken "EASY-STICK" mit Standard-Zielbild, SCHWARZ/SILBER

Reflex-Zielmarken "EASY-STICK" mit Standard-Zielbild, SCHWARZ/SILBER

Es ermöglicht etwas höhere Zieldistanzen, weil weniger Reflexfläche durch den Druck des Zielbildes abgedeckt wird.

Reflex-Zielmarken "EASY-STICK" mit Standard-Zielbild, SCHWARZ/GELB

Reflex-Zielmarken "EASY-STICK" mit Standard-Zielbild, SCHWARZ/GELB

Hochwertige Reflexfolie mit selbstklebendem Markenrücken, ideal für alle glatten Untergründe.

Trägerplatten für Reflex-Zielmarken

Trägerplatten für Reflex-Zielmarken

Unsere Trägerplatten aus Aluminium sollten verwendet werden, wenn Reflex-Zielmarken auf rauen und/oder unebenen Flächen montiert werden sollen.

Trägerplatten für Reflex-Zielmarken mit M8-Gewinde

Trägerplatten für Reflex-Zielmarken mit M8-Gewinde

Diese Trägertafel eignet sich für den senkrecht zur Oberfläche stehenden Einbau von Reflex- Zielmarken mit einer Kantenlänge von 60 mm.

MAXI-Reflex-Zielmarke 220 x 220 mm, mit Trägerplatte

MAXI-Reflex-Zielmarke 220 x 220 mm, mit Trägerplatte

Unserer Maxi-Reflexzielmarke wurde für Strecken von 400 bis 500 m (geräteabhängig) konzipiert...
