Zentrierplatten für Kugelbasen mit Ø 33 mm


Für eine Vielzahl von Monitoring-Aufgaben ist es nicht notwendig jeden Punkt dauerhaft mit einem Prisma auszustatten. Sind die Beobachtungspunkte ohne Aufwand zugänglich, genügt vor der Nullmessung oft die Anbringung einer Zentrierplatte. Erst bei der Messung selbst wird dann das Kugelprisma mitsamt der Magnetbasis in die Zentrierplatte eingesetzt und ausgerichtet – zwangszentriert, schnell und hochgenau.

Auch bei nicht magnetischen Untergründen empfehlen wir die Verwendung der Zentrierplatten aus galvanisch verzinktem Stahl oder einem speziellen Edelstahl, der auf Magnete reagiert.

Passgenauigkeit der Zentrierung:
Ø 33 mm ± 0,1 mm

zur Übersicht der Kugelprismen

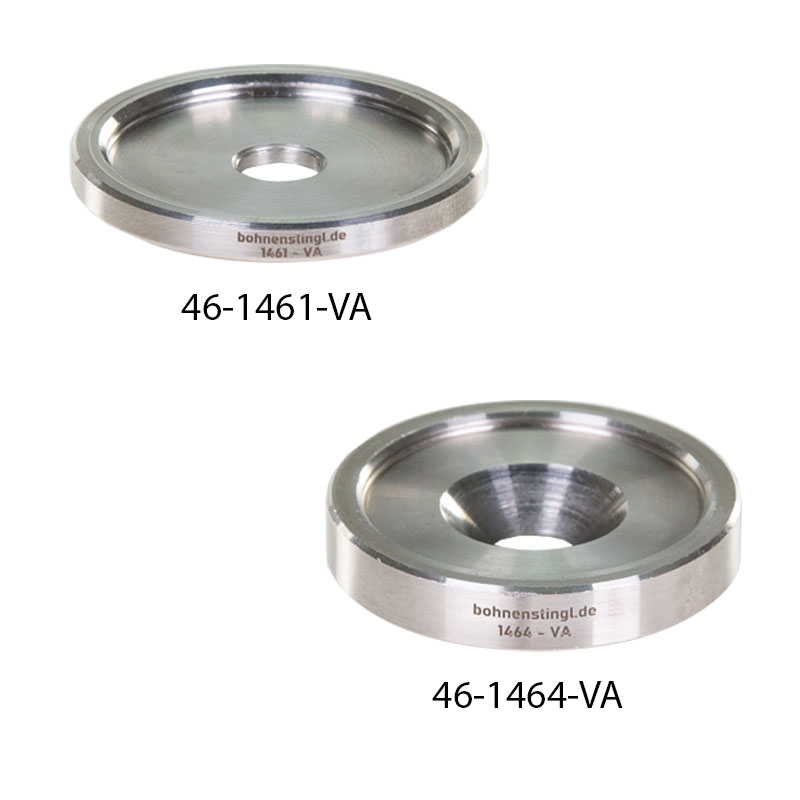

Wir liefern Zentrierplatten zum Anschrauben/Dübeln oder zum Ankleben. Alle Ausführungen haben eine Mittelbohrung mit Ø 8 mm, die das punktgenaue Ausrichten der Platten über einem Anriss (Strichkreuz) erleichtern.

Für die Befestigung der Zentrierplatte zum Ankleben empfehlen wir unseren Montagekleber 13-MK oder 5-Minuten-Epoxy.
Best-Nr. Artikelbeschreibung Material VPE W EUR/St. Menge
46-1461 Zentrierplatte zum Ankleben für Kugelbasen mit Ø 33 mm, Ø 40 x 4 mm, Stahl, galv. verzinkt Stahl 1 G 7,50
46-1463 Zentrierplatte zum Anschrauben für Kugelbasen mit Ø 33 mm, Ø 60 x 4 mm mit 4 Bohrungen Ø 4,5 mm, Stahl, galv. verzinkt Stahl 1 G 9,00
46-1464 Zentrierplatte zum Anschrauben und/oder Ankleben für Kugel-basen mit Ø 33 mm, Ø 40 x 7 mm für Senkkopfschrauben, Stahl, galv. verzinkt Stahl 1 G 10,00
46-1464-VA Zentrierplatte zum Anschrauben und/oder Ankleben für Kugel-basen mit Ø 33 mm, Ø 40 x 7 mm für Senkkopfschrauben, Edelstahl, rostfrei (reagiert auf Magnete) Edelstahl 0 G 13,00
