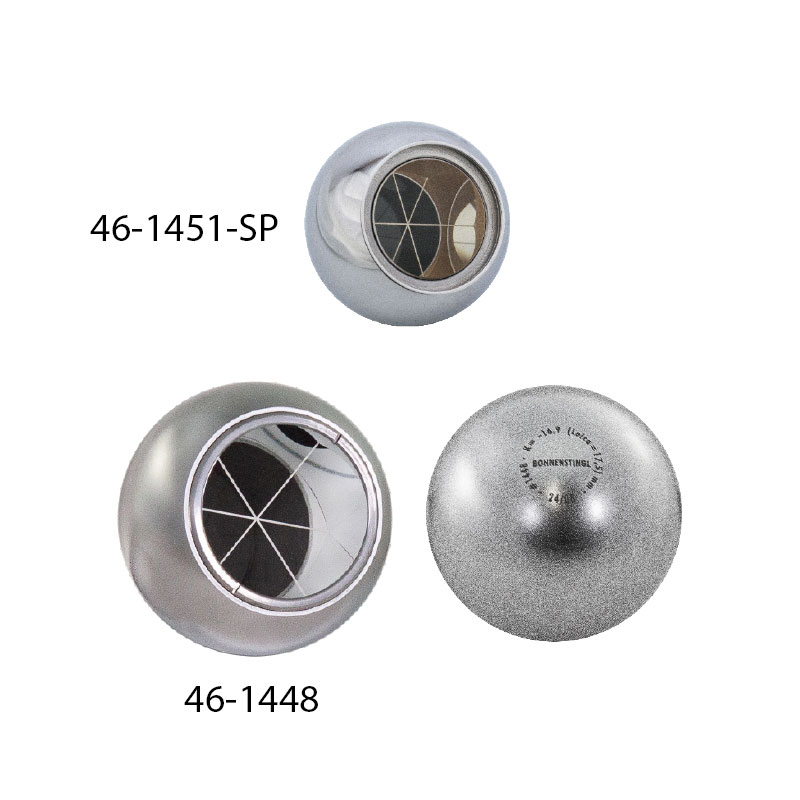

Kugelprismen Ø 30 mm und Ø 1,5“ (38,1 mm)


Sehr präzise gefertigte Glas-Miniprismen in Kugelfassung aus galvanisch verzinktem Stahl oder speziellem Edelstahl, der auf Magnete reagiert. Alternativ mit Ø 30 mm oder 1,5“ (38,1 mm) lieferbar. Für Reichweiten über 400 m empfehlen wir die 1,5“-Kugel. Die angegebenen maximalen Reichweiten sind geräte- und witterungsabhängig.

Die Prismenkonstante muss am Tachymeter vorzeichenrichtig eingestellt werden. Nur dann wird geräteintern die gemessene Schrägstrecke um diesen Betrag korrigiert. Wir geben hier die Leica-Offsets und die Offsets der anderen Instrumentenhersteller an.

Für Transport und Lagerung der Kugelprismen empfehlen wir die Koffer 46-1468. Ab einer Bestellmenge von 10 Kugelprismen erhalten Sie einen Koffer gratis.

Beide Varianten bieten die folgenden Vorteile:
  •      Fertigungsgenauigkeit Kugel: ± 0,05 mm
  •      Schliffgenauigkeit: 2“
  •      Rückseite des Prismas silberbeschichtet
  •      Toleranz Mittenabweichung Prisma: ± 0,2 mm
  •      Stoßfest und wasserdicht
  •      Prismenhöhe 30,8 mm (siehe Skizze)

zur Übersicht der Kugelprismen

Technische Daten 46-1450 46-1451 46-1450-S
Kugel-Ø  30 mm 30 mm 30 mm
Prismen-Ø 17,5 mm 17,5 mm 17,5 mm
Material Stahl, galv. verz. Stahl, galv. verz. magn. Edelstahl
Kugelrückseite M6-Innengew.  Ø 2 mm Bohrung M6-Innengew.
Offset   -11,3 mm
(Leica +23,1 mm)
-11,3 mm
(Leica +23,1 mm)
-11,3 mm
(Leica +23,1 mm)

Technische Daten 46-1445
Kugel-Ø 1,5“ (38,1 mm)
Prismen-Ø 25 mm
Material Stahl, galv. verz.
Kugelrückseite Ø 2 mm Bohrung
Offset -16,9 mm
(Leica +17,5 mm)

Auf Wunsch können bei uns die Kugelprismen mit einem Prüfprotokoll vom Karlsruher Institut für Technologie zum Preis von 80,- € netto zuzüglich zum Listenpreis erworben werden. Dieser Prüfschein bezieht sich auf das Kugelprisma, dessen Seriennummer auf der Rückseite der Kugel eingraviert ist.

Außer der Lage der Prismenmitte zum Kugelzentrum ist die Prismenkonstante K angegeben, die aus mehreren Vergleichsmessungen zu einem hochpräzisen Referenzreflektor bestimmt wurde. Im Auftragsfall ergänzen Sie bitte die Best.-Nr. mit dem Zusatz -PS (Beispiel: 46-1445-PS)

Zusatzinformationen:

Einkaufstipps Prismen  (120.03 KB):

Best-Nr. Artikelbeschreibung Material VPE W EUR/St. Menge
46-1450 Kugelprisma Ø 30 mm (17,5 mm), Stahl, galv. verz., M6-Innengew. Stahl 1 G 123,00
46-1450-S Kugelprisma Ø 30 mm (17,5 mm), magn. Edelstahl, M6-Innengew. magn. Edelstahl 1 G 138,00
46-1445 Kugelprisma Ø 38,1 mm (25 mm), Stahl, galv. verz., Ø 2 mm Bohrung Stahl 1 G 145,00
